Platine d'expérimentation
La création d'un circuit imprimé (CI ou PCB) est souvent une étape pratique et essentielle dans la concrétisation d'un schéma électronique.
Un circuit imprimé est une plaque isolante sur laquelle des pistes conductrices sont imprimées ou gravées.
Ces pistes relient les composants électroniques entre eux selon le schéma prévu, offrant une solution plus stable et durable que les connexions réalisées de manière provisoire.
Voici quelques avantages de l'utilisation d'un circuit imprimé
Les circuits imprimés offrent une meilleure fiabilité par rapport aux connexions câblées, réduisant les risques de faux contacts et d'interférences électromagnétiques.
•Compact :Les circuits imprimés permettent une disposition compacte des composants, ce qui est particulièrement important dans les applications où l'espace est limité.
•Répétabilité :Une fois le design du circuit imprimé établi, il peut être reproduit avec une grande précision, assurant la cohérence des performances.
•Facilité de production :Les circuits imprimés peuvent être produits en série de manière relativement économique, ce qui les rend adaptés à la fabrication en masse.
•Aspect esthétique :Les circuits imprimés offrent un aspect professionnel et soigné, ce qui peut être important dans certaines applications.
Pour créer un circuit imprimé, vous pouvez utiliser des logiciels de conception de circuits imprimés qui vous permettent de dessiner le schéma électronique et de générer automatiquement le tracé du circuit imprimé. J'utilise le logiciel en ligne (EasyEDA).
Une fois le design terminé, vous pouvez envoyer les fichiers à un fabricant de circuits imprimés qui produira le circuit selon vos spécifications. Pour la production des circuits, j'utilise (JLCPCB).
Cependant, il est important de noter que dans certains cas, surtout pour des projets plus simples ou prototypiques, des solutions alternatives telles que les plaques de prototypage peuvent être utilisées avant de passer à la fabrication d'un circuit imprimé.
La Cyrob Proto Board
Je rends à César ce qui est à César. Ainsi, je vous propose la Cyrob Proto Board, une création de Philippe Demerliac alias Cyrob.
•La chaine youtub de Philippe Demerliac chaine YouTube Cyrob
Carte d'expérimentation Cyrob de base. (le projet)
Cette carte possède un plan de masse sur le dessus pour permettre une connexion rapide à la terre avec une soudure.
License: GPL 3.0
Vous pouvez faire fabriquer par JLCPCB la carte d'expérimentation (Cyrob Proto Board) créée par Phildem, voici Platine d'expérimentation dessiné dans EasyEDA.
Je vous propose (ci-dessous) ma version de cette platine d'expérimentation adaptée à mes besoins
et Platine d'expérimentation dessiné dans EasyEDA.

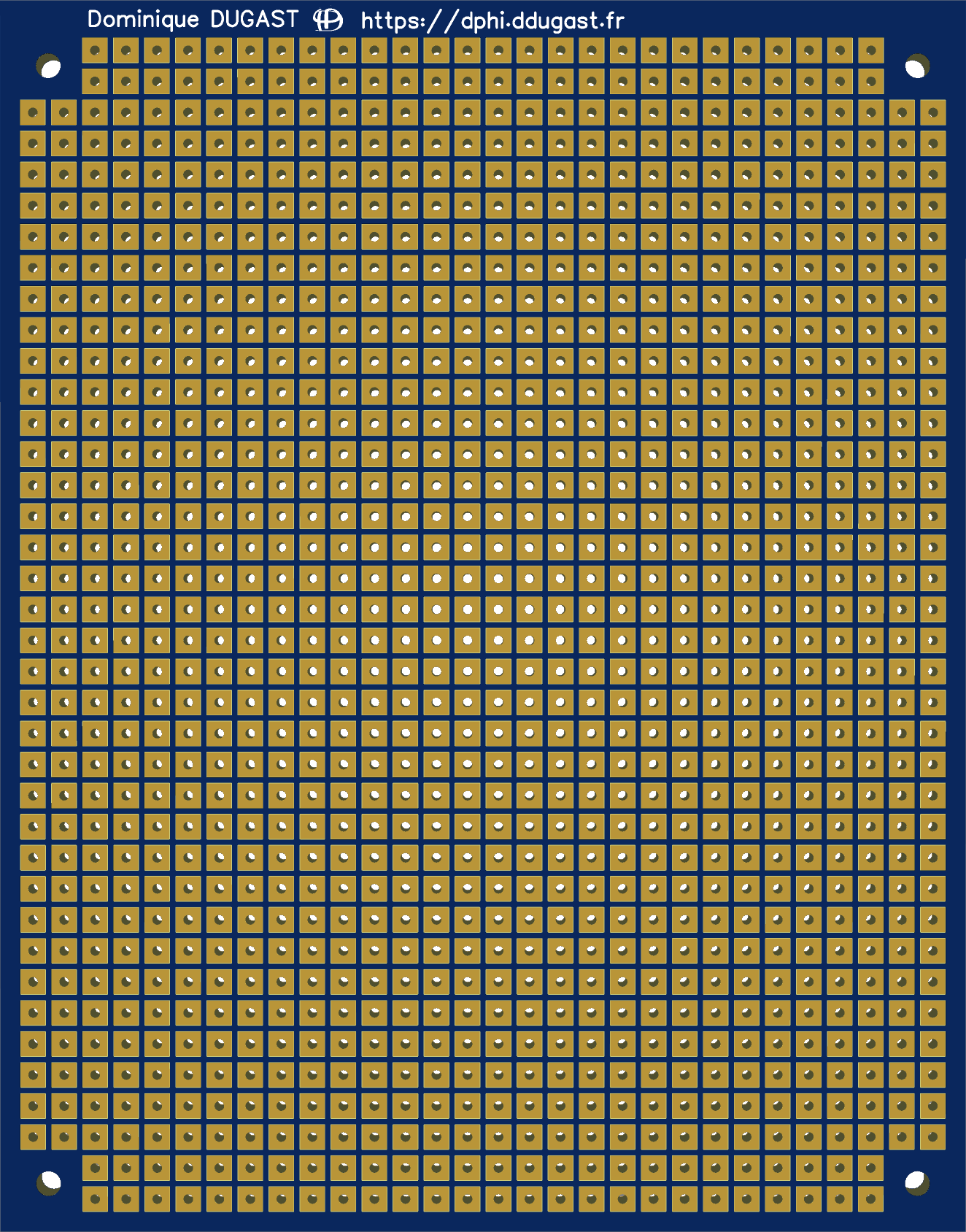

C'est un circuit imprimé double couches de 78,74mm X 100,46mm constitué de 1124 pastilles carré percé Ø=0,8mm et d'un plan de masse sur la face composant.
Si vous souhaitez faire fabriquer cette platine d'expérimentation par JLCPCB, dans EasyEDA lorsque vous avez l'onglet "Platine d'expérimentation - V1.0" à l'écran, allez sur Fabrication/PCB Fabrication File(Gerber)... / [X No, Generate Gerber] / [One-click Order PCB/SMT].
Merci d'avoir pris le temps de me lire.
A bientôt.
Dφ
